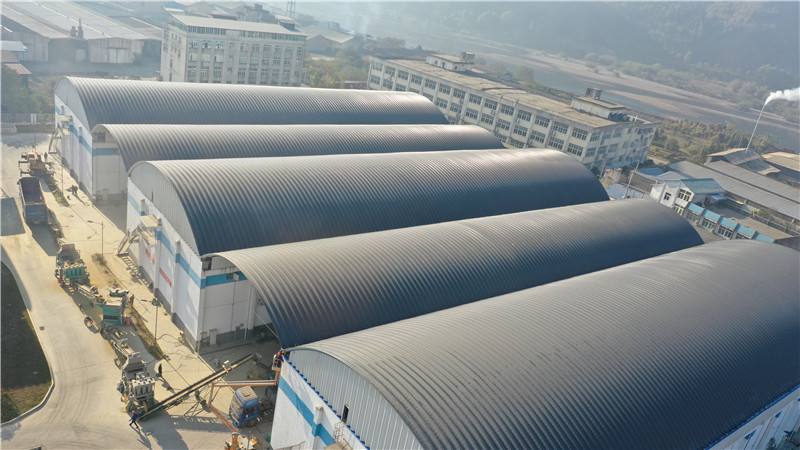

拱形屋顶又叫做拱形屋面、无梁拱、太空瓦,学名金属波纹钢屋盖,是由很薄的彩色镀锌或镀铝锌钢板(0.6~1.5mm)通过金属屋顶成型机连续冷模辊压成直形槽板和带有横向波纹的拱形槽板,然后用自动封边机将若干这样的槽板连接成整体,并吊至屋顶圈梁安装就位而成的一种屋顶结构形式。
1、原材料(彩色涂层钢板)
彩色涂层钢板是近些年迅速发展起来的一种新型带钢预涂产品,在高速连续化机组上经过化学预处理、初涂、精涂等工艺精制而成,其色彩艳丽,抗腐蚀能力极强,可达50年不变。具有优异的装饰性、成型性,是一种理想的拱形屋顶原材料,成型后20年免维护。彩板构造(以宝钢板牌号为例),TSTE282/2
⑴涂层(表面涂层);
⑵初涂层(下层底漆);
⑶化学转化层(锌磷酸涂烘):
⑷镀锌层;
⑸冷轧钢板;
⑹镀锌层;
⑺化学转化层(锌磷酸涂烘);
⑻初涂层(下层底漆);
⑼精涂层(表面涂层)。
彩板颜色:红、白、蓝、黄等。制造厂家:上海宝钢、武汉武钢、大连浦金以及台湾、日拱形屋面天泰钢结构本、韩国、菲律宾等省市、地区和国家。材质为结构钢,屈服强度在25~28kg/m㎡,其中以TSTE28为常用型号;厚度根据拱形屋顶跨度不同选用0.6~1.5mm之间。
2、结构形式
以本公司所用240形拱顶成型为例:其断面形式为梯形,上口尺寸为24英寸(即610mm),用914mm宽彩色钢带压制而成。
特点:A、断面为斜槽形,造型美观:B、两侧高度大,抗弯强度大;C、承载能力大,可作大跨度拱顶。
3、拱顶安装形式
(1)砖混墙体
①埋入式:(土建做天沟以便排水);
②承托式:(无须土建做天沟)承托式接点虽然结构简单、施工简便并在程度上可以满足结构的受力要求,但这种接点的防。水、防腐性能不好,尽管屋顶镀锌彩板的防水、防腐性能优越,但整个结构的性能往往会因为这种节点而大打折扣。埋入式节点是针对外露式节点的改进性节点,在完成这种节点连接后还需要在节点处布置聚氨脂软防水层。这种节点做法不仅大大改善了节点的防水、防腐性能,而且有利于连接的受力。
(2)钢结构立柱或轻型墙体墙体立柱为轻钢结构,无墙面或轻体墙面,墙面由甲方确定;可由甲方做或乙方承包,多用于市场大棚或仓库等;立柱间必须用拉条加花蓝帽螺栓拉紧。(3)金属拱顶落地结构没有墙体,金属拱顶直接安装于地面基础上或房顶上的一种结构,可节省墙体材料,造价低,施工快。多用于民用建筑、仓库、游泳馆、库房接层等。
4、拱形高度取值
拱顶跨度与彩板厚度、拱高关系拱形金属屋顶矢跨比取0.2~0.4,当以风荷载为主要荷载时宜取较小值,当以竖向荷载为主要荷载时宜取较大值。
5、山墙安装形式
(1)砖墙结构即拱顶山墙用砖直接封堵,一般由甲方负责。
(2)玻璃窗封山即拱顶山墙用玻璃窗直接封堵,可由甲方找施工队施工或乙方承包。
(3)240型压型槽板封山即拱顶山墙用240型直槽板封堵,由乙方负责,施工面积另计。(4)彩色压型板封山即拱顶山墙用彩色压型板封堵,由乙方负责,施工面积另计。
(5)、彩色压型板与玻璃窗组合封山即拱顶山墙用一部分彩板和一部分玻璃窗共同封堵,由乙方负责,施工面积另计。
6、拱顶计算方法
R=(4H2+C2)/8H+0.205α=2sin-1(0.5C拱形屋顶砌砖视频/R)埋入式连接时,弧长L=πRα/180外挂式连接时,弧长L1=(L+0.6)×1.07山墙拱形实用面积S1=〔R(L-C)+CH〕×1.15/2拱顶占地面积,埋入式连接时S2=墙外宽×(长度+0.4m)外挂式连接时S3=(墙外宽+0.6m)×(长度+0.4m)R—半径;C—跨度;H—拱高;α=弧心角;L—弧长:S—面积;
7、拱顶采光
拱形金属屋面可安装采光带,用以增强屋内采光效果:
(1)采光带安装形式分为分布式采光与条板式采光
(2)采光带材料Ⅰ、PV板(即阳光板)聚碳酸脂,造价高,价格是拱形屋面板的2倍;Ⅱ、玻璃钢,为槽形,造价是拱形屋面板的1.5倍。采光板安装较为复杂,除因采光不够而必须加采光带外,一般不宜采用此方法,而是采用山墙采光。
8、拱形屋顶装修、拱顶通风
拱形金属屋顶可根据用户需要,增设通风口,外加通风帽以增加屋内通风效果;通风帽价格相对较高。
9、山墙采光
山墙采光为山墙安装玻璃窗用以增加屋内采光,本方法是在墙体窗口采光不够的情况下采用。方法为玻璃窗全采光或玻璃窗和彩板组合采光两种。
10、做保温的方法
拱形金属屋顶保温拱形金属屋顶根据用户需求可做保温,亦可不做保温。保温层厚度根据用户需要确定,方法为:
(1)一般采用拱顶内壁喷涂聚氨脂,厚度在10~30mm之间(聚氨脂即为冰箱夹层保温材料),本材料10mm厚,相当于240mm厚砖墙保温效果,与金属、非金属有较好的粘接强度(1~2kg/cm2),导热系数低、吸水性小、隔音、不结露、离开火2秒钟即灭,如表层再涂一层防火涂料(阻燃剂),可达到完全防火功能。
(2)拱顶粘接泡沫板即在拱顶内壁粘接聚苯材料泡沫板,其厚度根据用户需要确定,一般在10~30mm之间。其做法是在拱顶内壁用海棉胶粘接泡沫板,比聚氨脂喷涂费工。其保温效果和聚氨脂喷涂效果相同。
